제품 세부 정보
원래 장소: 중국
모델 번호: HM4X-3515-2HD
지불 및 배송 조건
최소 주문 수량: 1
가격: 협상 가능
포장 세부 사항: 폭 2200 x 길이 5200 x 높이 2350mm
배달 시간: 15 일
지불 조건: L/C,D/A
Platformdimensions: |
2000×1500mm |
Workpiece size: |
1400×1400×2 |
Feed height: |
≤6500mm |
Blank speed: |
25m/min |
Processing speed: |
1-15m/min |
Spindle power: |
7.5KW water-cooled spindle |
Spindle speed: |
6000~15000rpm/min |
Motor: |
1.5kw AC digital servo motor |
Reducer: |
(Qingchuan)RV121:1 |
OperatingVoltage: |
AC380V/50Hz |
File format: |
G-code/HPGL |
Control System: |
WEIHONG 4Axis |
Machine dimension: |
4500×2300×2300mm |
Weight: |
3200kg |
Platformdimensions: |
2000×1500mm |
Workpiece size: |
1400×1400×2 |
Feed height: |
≤6500mm |
Blank speed: |
25m/min |
Processing speed: |
1-15m/min |
Spindle power: |
7.5KW water-cooled spindle |
Spindle speed: |
6000~15000rpm/min |
Motor: |
1.5kw AC digital servo motor |
Reducer: |
(Qingchuan)RV121:1 |
OperatingVoltage: |
AC380V/50Hz |
File format: |
G-code/HPGL |
Control System: |
WEIHONG 4Axis |
Machine dimension: |
4500×2300×2300mm |
Weight: |
3200kg |

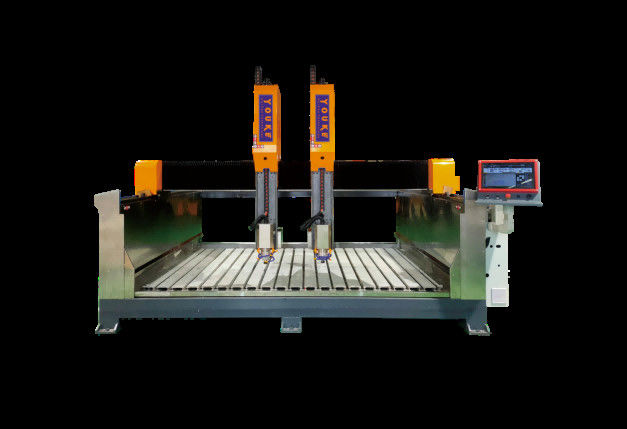

4축 스윙 헤드 조각기는 복잡한 모양과 표면을 가진 재료를 조각하고 가공하는 데 특별히 사용되는 고급 CNC 조각 장비입니다. 기존의 3축 조각기에 비해 4축 조각기는 회전축, 흔히 "스윙 헤드" 또는 "회전축"이라고 불리는 축을 추가하여 공구가 더 많은 각도와 방향으로 조각 작업을 수행할 수 있도록 합니다.
★ 상하이 Weihong 회사의 장비 시스템, 장비는 4축 연동(RTCP 기능 포함)을 지원합니다.4축 스윙 헤드는 180° 조각을 수행할 수 있습니다.돌 곡면 및 기둥 캡 측면 각도 조각 문제를 효과적으로 해결합니다.
★ 브랜드 서보 모터, RV 감속기, 빠른 속도, 높은 정밀도, 우수한 안정성으로 구동되는 장비;
★ 전체 기계의 X, Y, Z 전송은 30/35 수입 선형 사각 레일을 채택하고, 스윙 헤드는 고정밀 Qinchuan RV 감속기를 채택합니다.큰 하중 지지 용량, 부드러운 작동 및 높은 가공 정확도;
★ 전체 기계는 두꺼운 강철 파이프 용접을 채택하여 강성이 강하고 변형이 쉽지 않으며, 스테인리스 스틸이 동체와 테이블을 둘러싸고 있어 장비의 전체 수명이 더 깁니다.
다양한 매개변수
| 제품명 | 4축 스윙 헤드 석재 조각기 HM4X-3515-2HD |
| 플랫폼 치수 | 2000×1500mm |
| 공작물 크기 | 1400×1400×2 |
| 이송 높이 | ≤6500mm |
| 공백 속도 | 25m/min |
| 가공 속도 | 1-15m/min |
| 스핀들 전원 | 7.5KW 수냉식 스핀들 |
|
모터 |
1.5kw AC 디지털 서보 모터 |
| 감속기 | (Qingchuan)RV121:1 |
| 작동 전압 | AC380V/50Hz |
| 파일 형식 | G-code/HPGL |
| 제어 시스템 | WEIHONG 4축 |
| 기계 치수 | 4500×2300×2300mm |
| 무게 | 3200kg |
| 스핀들 속도 | 6000~15000rpm/min |
